「The野球拳SUPER」の取り扱い説明書を紹介します。わざわざ郵送して頂いたSさん、どうもありがとうございます。
表紙。「ジャトレ」は"JATRE"なんですね。
キット梱包内容。何と、"CD-I"(Compact Disk Interactive)で動いているのです! 「専用のプレイヤーで再生できる」とありますが、現在それを入手する事は可能なのでしょうか……。

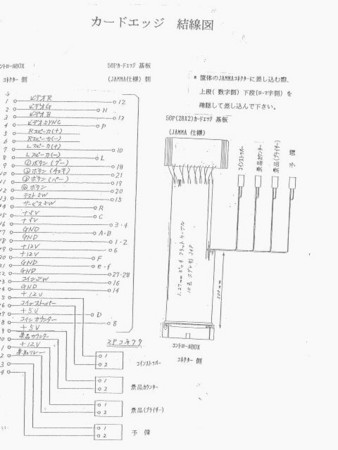

カードエッジ 結線図。景品部への出力があるのが、普通のアーケードゲームのハーネスと違うところです。

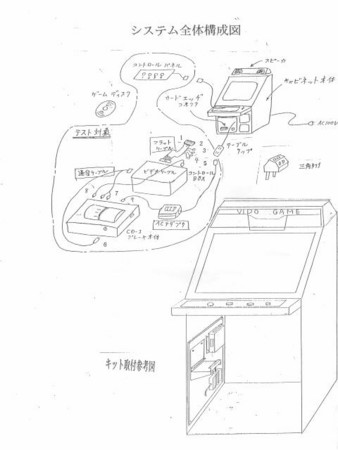

システム全体構成図。こちらでは「カードエッヂ」ですね。下の筐体はきちんと書いてあるのに、上はなぜか手書きです。

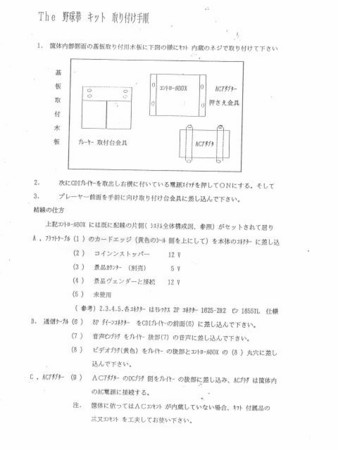

The 野球拳 キット 取り付け手順。

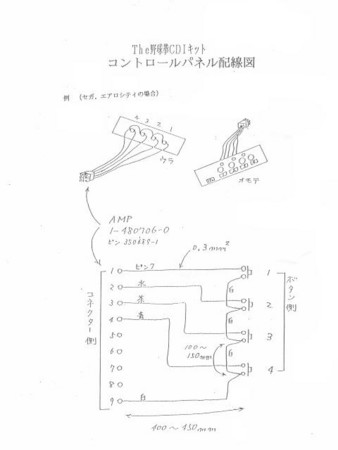

The 野球拳CD-Iキット コントロールパネル配線図。4つボタンにどう接続するかの説明です。

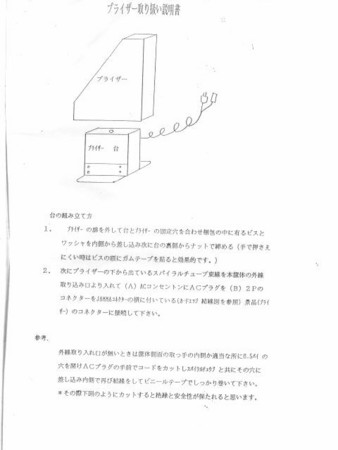

プライザー取り扱い説明書。プライザーすなわち景品を出す部分の事ですね。

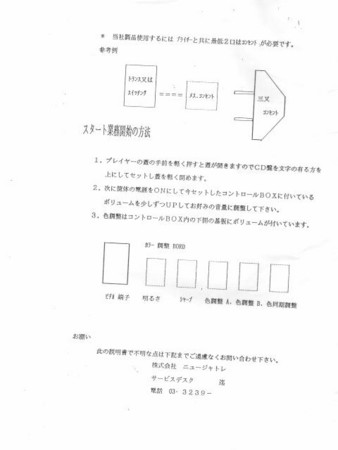

スタート業務開始の方法。筐体により、色合い・音量を調整するそうです。
"DIP SWITCH"の設定その1。なぜか2枚ついてきました。やや読み難いので、改めて表に起こします。
1 | 2 | 設定内容 | 備考 |
ON | ON | 100円 1プレイ | - |
OFF | ON | 200円 1プレイ | - |
ON | OFF | 300円 1プレイ | - |
OFF | OFF | 500円 1プレイ | - |
3 | 4 | - | - |
ON | ON | 勝率 1/5 | - |
OFF | ON | 勝率 1/10 | 勝率はあくまでも確率です。 |
5 | - | - | - |
ON | - | 景品 | - |
OFF | - | クレジット | - |
6 | - | - | - |
- | OFF | 固定 | - |
7 | 8 | - | - |
ON | ON | 4個or4クレジット | エキストラゲーム勝利時に出る景品orクレジットの数 |
OFF | ON | 3個or3クレジット | |
ON | OFF | 2個or2クレジット | |
OFF | OFF | 1個or1クレジット |
DIP SWITCH3,4の「勝率1/5・1/10」とは何でしょう? じゃんけん1回毎の勝率なのか、全部脱がすまでの確率なのか。前者ならば低過ぎ、後者ならば高過ぎのように思えます。
"DIP SWITCH設定仕様その2。こちらには勝負の回数設定・エキストラ勝率設定があるので、こちらがスーパー版の設定、前のがノーマル版・CD−Iキット用の設定なのかな、と推測されます。こちらも表に起こします。
1 | 3回/5回勝負 |
ON | 3回勝負 |
OFF | 5回勝負 |
2 | 1プレイのコイン数 |
OFF | 1枚 |
ON | 2枚 |
3 | 勝利時の景品/クレジットUPの数 |
ON | 1個/1UP |
OFF | 2個/2UP |
4 | 景品/クレジットUP |
ON | クレジットUP |
OFF | 景品 |
5/6 | じゃんけん勝率 |
ON/ON | 1/50 |
OFF/ON | 1/30 |
ON/OFF | 1/10 |
OFF/OFF | 1/5 |
7 | エキストラ勝率 |
ON | 1/5 |
OFF | 1/2 |
8 | テストモード |
ON | ON |
OFF | OFF |
こちらの勝率は、ゲーム全体の勝率と考えて間違いなさそうです。掲示板での情報では、スーパー版には「一発勝負」モードがあるという話ですが、ここの設定にはないようです。「テストモード」がこれに該当するのでしょうか?
スーパー・パート1のパンフレット……なのでしょうか。ヤフオクで出ていたものと、同類なのかもしれません。
「けんちゃん」さんより、「The野球拳SUPER」のまた別なマニュアル(何種類あるのでしょう?)を貸して頂きましたので、別に項を設けて紹介します。
表紙です。前のと同じようですね。

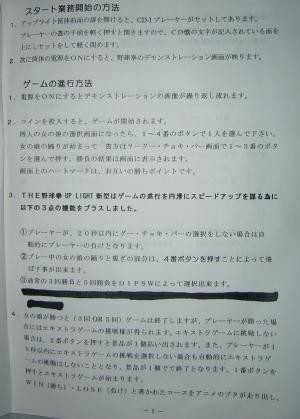

1ページ目。注目すべきは、黒塗りになった部分です。これは、お借りした時点から既に黒塗りになっておりまして、透かして見ると「一発勝負」についての内容が書かれておりました。バージョンによって、あったりなかったりする、事の証明でしょうか?

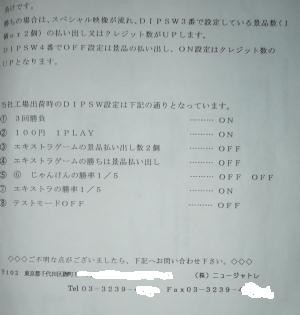

2ページ目。住所と電話の末尾は、私の方で白塗りをかけました。ディップスイッチの設定は、出荷時の状態の説明しかありませんでしたが、こちらの設定と同じのようです。

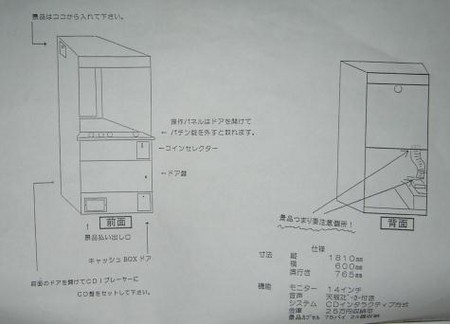

3ページ目。これでおしまいです。前のマニュアルと違い、既に組み立ててあるマシンのための説明書のようで、シンプルです。
